气动薄膜单座调节阀

 气动调节阀系列     |      2021-03-30 19:34

气动薄膜单座调节阀 概述：

DJHP系列气动薄膜单座调节阀是一种顶导向单阀座调节阀，具 有结构简单、密封性能好、流量大、使用可靠等特点。有效而足够的顶部导向系统克服小开度时的震动，有效使用寿命更长。可选择多弹簧气动簿膜机构或电动执行机构等。

气动薄膜单座调节阀 技术参数及性能：

阀体部分：

阀体型式： 直通铸造球型阀
公称通径： DN20 、25 、32 、40 、50 、65 、80 、100 、200
公称压力： PN 1.6、2.5、4.0、6.4、10.0Mpa
ANSI 150、300、 600Lb
JIS 10K、20K、30K、40K
连接方式： 法兰：FF、RF、RTJ、等
螺纹：（适用于 1”以下）
焊接：SW、BW
法兰距： 符合IEC 534
阀盖形式： 标准型、加长型（散热、低温、波纹管密封）
填　　料： V型聚四氟乙烯、柔性石墨填料等
密封垫： 金属夹石墨密封垫、聚四氟乙烯垫
执行机构： 气动：多弹簧执行机构 、单弹簧执行机构
电动：3810L系列 、PSL系列

阀内部件：

阀芯型式： 单座柱塞
流量特性： 等百分比、线性 、快开
内件材质： 标准材质组合及使用温度、压力范围请参阅附录

表1．可提供的用户选择

阀体 型式 直通 阀盖 型式 标准、加长型
材质 WCB、WC9、304、316等 材质 WCB、WC9、304、316等
阀芯 特性 直线、等百分比、快开 填料 “V”型PTFE、柔性石墨、波纹管
材质 304、304+STL/PTFE、316、316+STL/PTFE
执行器 气动:见表8
电动:见表7
定位器 电气阀门定位器、智能型数字定位器
附件 电磁阀、阀位反馈器、手操机构、保位阀、空气过滤减压器等

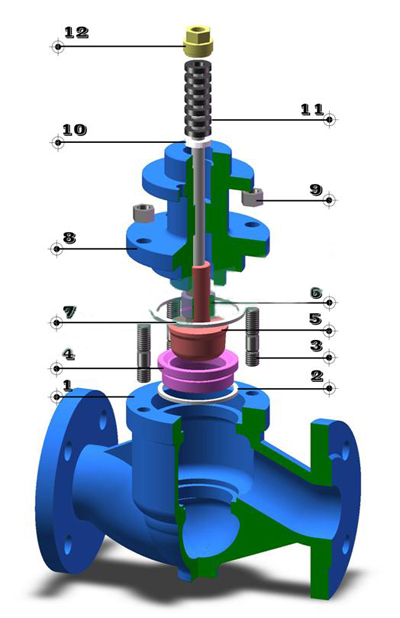

气动薄膜单座调节阀 材料及内部结构

表2．本体材质为碳钢

1 阀体 WCB LCB WC9
2 垫片 316+石墨/PTEF
3 螺栓 35 40MnB 25Cr2Mo1VA
4 阀座 304 304 304
5 阀芯（杆） 304 304 304
6 垫片 316+石墨/PTEF
7 导向套 304 304 304
8 阀盖 WCB LCB WC9
9 螺母 25 35 25Cr2Mo1VA
10 填料垫 304 304 304
11 填料 PTFE/柔性石墨
12 压套螺母 304 304 304

表3．本体材质为不锈钢

1 阀体 CF8 CF8M CF3M
2 垫片 316+石墨/PTEF
3 螺栓 304 316 316L
4 阀座 304 316 316L
5 阀芯（杆） 304 316 316L
6 垫片 316+石墨/PTEF
7 导向套 304 316 316L
8 阀盖 CF8 CF8M CF3M
9 螺母 304 316 316L
10 填料垫 304 316 316L
11 填料 PTFE/柔性石墨
12 压套螺母 304 316 316L
气动薄膜单座调节阀_结构图

注：

1、以上为标准的配置结构，阀座为金属对金属，PTFE软阀座是VI级密封的可选件。还可提供用斯太莱合金涂层的硬化阀内件。针对具体使用温度，我们有更加合理的螺栓螺母选择。

2、PTFE V形环阀杆填料是的标准配置也可选用柔性石墨，一个配备石墨填料的加长型阀盖可用于温度超过232℃（450华氏温度）的场合。

3、标准的阀体材料是碳钢和不锈钢，还可以提供多种用于高腐蚀性应用场合的合金材料。

气动薄膜单座调节阀 可提供的控制阀流量特性

气动薄膜单座调节阀_等百分比

等百分比特性阀瓣

气动薄膜单座调节阀_直线特性

直线特性阀瓣

气动薄膜单座调节阀_快开特性

快开特性阀瓣

表4．ZJHP系列气动薄膜单座调节阀尺寸及缩腔型内件与行程额定Cv值：

阀门尺寸inch(mm) 阀芯尺寸(mm) 额定行程(mm) 额定Cv值
阀门开度%行程
等百分比特性 直线特性
10% 30% 50% 70% 100% 10% 30% 50% 70% 100%
3/4
(20)		 8 16 0.09 0.17 0.34 0.95 1.6 0.27 0.68 1.09 1.49 1.8
10 0.14 0.27 0.53 1.48 2.5 0.42 1.06 1.69 2.32 2.8
15 0.22 0.43 0.85 2.37 4 0.67 1.66 2.65 3.65 4.4
20 0.34 0.68 1.35 3.74 6.3 1.05 2.60 4.16 5.72 6.9
1
(25)		 15 16 0.22 0.43 0.85 2.37 4 0.67 1.66 2.56 3.65 4.4
20 0.34 0.68 1.35 3.74 6.3 1.05 2.60 4.16 5.72 6.9
25 0.55 1.08 2.14 5.93 10 1.67 4.15 6.64 9.11 11
1 1/4
(32)		 20 25 0.34 0.68 1.35 3.74 6.3 1.05 2.60 4.16 5.72 6.9
25 0.55 1.08 2.14 5.93 10 1.67 4.15 6.64 9.11 11
32 0.87 1.73 3.42 9.49 16 2.67 6.63 10.62 14.58 17.6
11/2
(40)		 25 25 0.55 1.08 2.14 5.93 10 1.67 4.15 6.64 9.11 11
32 0.87 1.73 3.42 9.49 16 2.67 6.63 10.62 14.58 17.6
40 1.36 2.72 5.35 14.82 25 4.17 10.37 16.59 22.79 27.5
2
(50)		 32 25 0.87 1.73 3.42 9.49 16 2.67 6.63 10.62 14.58 17.6
40 1.36 2.72 5.35 14.82 25 4.17 10.37 16.59 22.79 27.5
50 2.18 4.32 8.54 23.71 40 6.67 16.68 26.56 36.46 44
2 1/2
(65)		 40 40 1.36 2.72 5.35 14.82 25 4.17 10.37 16.59 22.79 27.5
50 2.18 4.32 8.54 23.71 40 6.67 16.58 26.56 36.46 44
65 3.34 6.81 13.45 37.35 63 10.47 20.01 41.63 57.17 69
3
(80)		 50 40 2.18 4.32 8.54 23.71 40 6.67 16.58 26.56 36.46 44
65 3.34 6.81 13.45 37.35 63 10.47 26.01 41.63 57.17 69
80 5.45 10.81 21.36 59.28 100 16.69 41.46 66.37 91.14 110
4
(100)		 65 40 3.34 6.81 13.45 37.35 63 10.47 26.01 41.63 57.17 69
80 5.45 10.81 21.36 59.28 100 16.69 41.46 66.37 91.14 110
100 8.72 17.29 34.17 94.85 160 26.70 66.34 106.2 145.8 176
5
(125)		 80 60 13.62 10.81 21.36 59.28 100 16.69 41.46 66.37 91.14 110
100 21.80 17.29 34.17 94.85 160 26.70 66.34 106.2 145.8 176
125 13.62 27.06 53.40 148.2 250 41.72 103.7 165.9 227.9 275
6
(150)		 100 60 21.80 17.29 34.17 94.85 160 26.70 66.34 106.2 145.8 176
125 13.62 27.06 53.40 148.2 250 41.72 103.7 165.9 227.9 275
150 21.80 43.23 85.42 237.1 400 66.75 165.85 265.5 364.6 440
8
(200)		 125 60 13.62 27.06 53.40 148.2 250 71.72 103.7 165.9 227.9 275
150 21.80 43.23 85.42 237.1 400 66.75 165.85 265.5 364.6 440
200 34.34 68.08 134.5 373.5 630 104.7 260.1 416.3 571.7 690

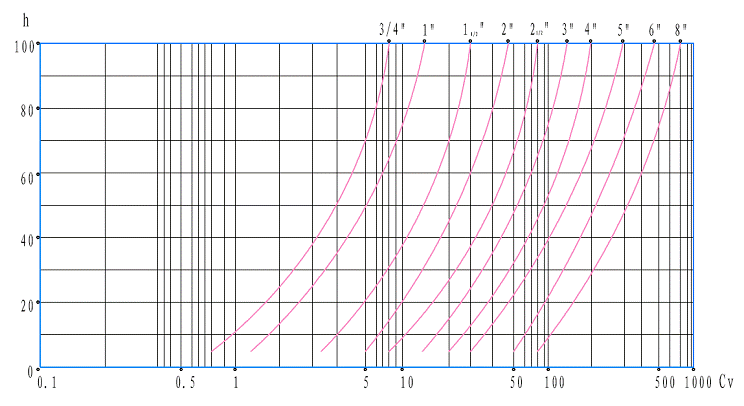

图1.ZJHP系列气动薄膜单座调节阀 等百分比特性曲线

气动薄膜单座调节阀_等百分比特性曲线图

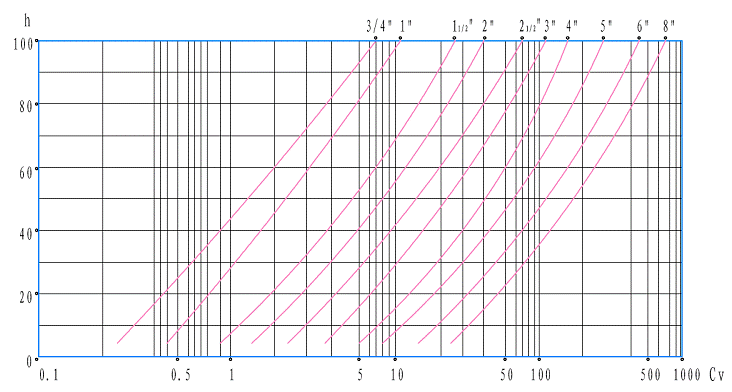

图2.ZJHP系列气动薄膜单座调节阀 直线特性曲线

气动薄膜单座调节阀 直线特情曲线图

气动薄膜单座调节阀 最大允许压差：

表5.多弹簧薄膜式执行机构 单位：Mpa

气行机构规格 气源压力Kpa 弹簧范围Kpa 阀芯尺寸 Inch(mm)
3/420 125 1 1/432 1 1/240 250 2 1/265 380 4400 5125 6150 8200
ZHB22 140 20～100 1.17 0.75 - - - - - - - - -
240 40～200 2.73 1.75 - - - - - - - - -
300 80～240 5.85 3.75 - - - - - - - - -
ZHB23 140 20～100 1.64 1.05 0.63 0.4 0.26 - - - - - -
240 40～200 3.82 2.45 1.49 0.96 0.61 - - - - - -
300 80～240 8.19 5.24 3.19 2.05 1.31 - - - - - -
ZHB34 140 20～100 - - 1.02 0.66 0.42 0.24 0.16 0.10 - - -
240 40～200 - - 2.38 1.53 0.98 0.58 0.38 0.24 - - -
300 80～240 - - 5.12 3.28 2.10 1.24 0.82 0.52 - - -
ZHB45 140 20～100 - - - - - 0.40 0.26 0.17 0.11 0.07 0.02
240 40～200 - - - - - 0.93 0.61 0.39 0.25 0.17 0.07
300 80～240 - - - - - 1.98 1.32 0.84 0.54 0.37 0.16

※以上推荐使用压差等只是相对而言，针对各种压差会有多种配置组合，对于复杂的控制系统请您与我们技术部门联系，我们有多年的过程控制产品生产的经验，为您提供更合理的执行机构配置。

表6-配置ZH系列气动执行机构控制阀外形尺寸 单位: mm

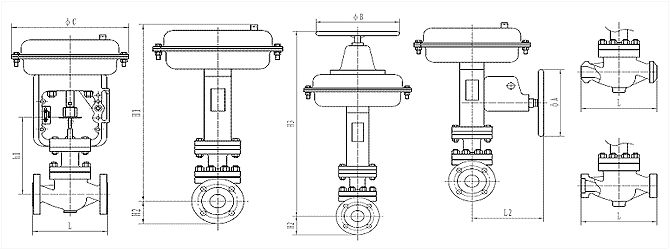

气动薄膜单座调节阀 外形尺寸图

阀门尺寸 L H1 H2 h1 H3 C B A L2 执行机构
inch mm ANSI150 PN16、25 ANSI300 PN40 ANSI600PN64、100
3/4 20 184 7.25 184 7.25 206 8.12 425 53 213 704 288 200 200 289 ZHB-22
1 25 184 7.25 184 7.25 210 8.25 435 58 218 710 288 200 200 289 ZHB-22
1 1/4 32 200 7.87 200 7.87 251 9.88 448 70 231 722 288 200 200 289 ZHB-22
1 1/2 40 222 8.75 222 8.75 251 9.88 448 75 231 722 288 200 200 289 ZHB-23
2 50 254 10 254 10 286 11.25 487 83 255 740 288 200 200 289 ZHB-23
2 1/2 65 276 10.88 276 10.88 311 12.25 628 93 311 884 360 355 355 347 ZHB-34
3 80 298 11.75 317 12.50 337 13.25 645 98 328 902 360 355 355 347 ZHB-34
4 100 352 13.88 368 14.50 394 15.50 656 115 328 913 360 355 355 347 ZHB-34
5 125 420 16.53 400 15.75 500 19.69 806 125 389 1274 470 570 570 476 ZHB-45
6 150 451 17.75 473 18.62 508 20.00 857 143 440 1325 470 570 570 476 ZHB-45
8 200 600 21.38 568 22.38 610 24 926 180 514 1394 470 570 570 476 ZHB-45

※由于产品改进和技术创新或者一些特殊要求，各种阀门的连接尺寸可能会有所变化，请联系我们技术部门，以得到最新的产品资料。我们也可按照你的现场要求定做特殊的结构尺寸的阀门。阀门的法兰焊接坡口等尺寸连接按照各种标准的想关要求。











一、气动薄膜调节阀 概述

　　气动薄膜调节阀采用双导向结构，配用多弹簧执行机构，具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质，工艺参数加如压力、流量、温度、液位保持在给定值。特别适用于允许压差小，而允许泄漏量也较小压差不大的工作场合。本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有 PN10 、 16 、 40 、 64 ；阀体口径范围 DN20~200 。适用流体温度 由 -200℃ ~+ 560℃ ，其范围内多种档次。泄漏量标准有 II 级或 IV 级。流量特性为线性或等百分比。多种多样的品种规格可供选择。

二、气动薄膜调节阀 主要零件材料

本体材质为碳钢 本体材质为不锈钢
1 阀体 WCB LCB WC9 1 阀体 CF8 CF 8M CF 3M
2 阀座 304 304 304 2 阀座 304 316 316L
3 阀芯 304 304 304 3 阀芯 304 316 316L
4 导向套 304 304 304 4 导向套 304 316 316L
5 阀盖 WCB LCB WC9 5 阀盖 CF8 CF 8M CF 3M
6 阀杆 304 304 304 6 阀杆 304 316 316L
7 填料 PTFE/ 柔性石墨 7 填料 PTFE/ 柔性石墨
8 弹簧 65Mn 8 弹簧 65Mn
9 螺母 304 304 304 9 螺母 304 316 316L

三、

注：常温型：常温型工作温度 -20-+ 200℃ ，泄露等级为 Ⅳ 级。
高温型阀盖增设散热片，可用于介质温度 -60-+ 450℃ 的场合。
波纹管密封型对上下移动的阀杆形成完全的密封，堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于 -196℃ 深冷场合。

四、气动薄膜调节阀 主要技术参数

公称通径 DN （ mm ） 20 25 32 40 50 65 80 100 125 150 200
额定流量
系数 KV		 直线 7.6 12.1 19.4 30.3 48.3 75.9 121 193.6 302.5 484 759
等百分比 6.9 11 17.6 27.5 44 69.3 110 176 275 440 693
执行机构
型号		 正作用 ZHA-22 ZHA-23 ZHA-34 ZHA-45
反作用 ZHB-22 ZHB-23 ZHB-34 ZHB-45
额定行程 L （ mm ） 16 25 40 60
膜片有效面积 Ae （ cm2 ） 280 400 600 1000
公称压力 PN （ MPa ） 1.6 2.5 4.0 6.4 10.0
固有流量特性 直线 等百分比
固有可调比 R 50 ： 1
信号范围 Pr （ KPa ） 20-60 、 20-100 、 40-200 、 60-100 、 80-240
气源压力 Ps （ MPa ） 0.14 、 0.25 、 0.28 、 0.40

五、气动薄膜调节阀 性能指标

序号 项 目 标准型调节阀 散热、低温型调节阀
不带定位器 带定位器 不带定位器 带定位器
1 基本误差＜（ % ） ±5 ±1 ±15 ±4
2 回差＜（ % ） 3 1 10 3
3 死区＜（ % ） 3 0.4 8 1
4 始终点偏差
＜（ % ）		 气开 始点 ±2.5 ±1 ±6 ±2.5
终点 ±5 ±15
气关 始点 ±5 ±15
终点 ±2.5 ±6
5 　 ±2.5 +2.5 +6 +2.5

六、气动薄膜调节阀 外型尺寸

公称通径（ DN ） 20 25 32 40 50 65 80 100 125 150 200
结构长度
（ L ）		 PN16/25 184 184 200 222 254 276 298 352 420 451 543
PN40 184 184 200 222 254 276 317 368 400 473 568
PN64 、 100 206 210 251 251 286 311 337 394 500 508 610
H1 128 128 152 152 160 205 205 208 273 333 364
H2 298 298 298 298 298 380 380 380 510 510 510
H3 208 208 224 228 228 334 334 342 408 453 482
H4 338 338 402 402 405 627 628 635 698 702 728
H5 53 58 68 73 80 90 98 108 123 140 168
H6 180 180 180 180 180 236 236 236 310 310 310
A 282 282 282 282 282 360 360 360 470 470 470
C 220 220 220 220 220 270 270 270 320 320 320
L1 289 289 289 289 289 347 347 347 476 476 476
压力等级 GB ： 1.6 、 2.5 、 4.0 、 6.4 、 10.0MPa ANSI ： 150 、 300 、 600LB JIS ： 10 、 20 、 30 、 40K
执行机构 ZHB-22
