电子式电动双座调节阀概述
PSLN型电子式电动双座调节阀，接受调节仪表输入的(4-20mA DC、0-10mA DC或1-5V DC)等控制信号及电源即可控制运转，实现对工艺管路流体的自动调节控制。广泛应用于精确控气体、液体、蒸汽等介质的工艺参数，如压力、流量、温度、液位等参数保持在给定 值，是符合IEC标准的通用调节阀产品。双座阀具有不平 衡力小、允许压差大、流通能力大等特点，适用于泄漏 要求不严、压差较大的干净介质场合，广泛应用于电 力、冶金、化工、石油、环保、轻工、设备等行业。
电动双座阀主要技术参数

公称通径 25 32 40 50 65 80 100 125 150 200 250 300 350 400
阀座直径mm 25 32 40 50 65 80 100 125 150 200 250 300 350 400
额定数Kv 10 16 25 40 63 100 160 250 400 630 1000 1600 2000 2700
公称压力（MPa） 1.6、2.5、4.0、6.4、10
行程（mm） 16 25 40 60 100 130
流量特性 直线，等百分比，快开
工作温度℃ -40~+230℃(常温型)、散热片式+230~+450℃（中温型）特殊订货
法兰尺寸 符合JB/79.1(2)-94、HG20592-97、GB、ANSI、JIS、DIN等标准
阀体材质 WCB、304、316、WC6、WC9、钛、镍、哈氏合金、Monel等
阀芯材质 304、316、420、钛、镍、哈氏合金、Monel等
阀体型式 直通双座铸造球型阀
上阀盖型式 普通式（常温），热片式（中温）
配用电动 执行机构   PSL-202 PSL-204 PSL-208 PSL-312 PSL320 PSL325
361L 361LSA-20
361LSA-20		 361LSB-30
361LXB-30		 361LSB-50
361LXB-50		 361LSC-65
361XC-65		 361LSC-99
361LXC-99		 361LSC-160
361LXC-160

电动执行机构技术参数

型号 额定输出力N 速度mm/s 技术参数
PSL 361L PSL 361L PSL 361L PSL 361L
201 361LSA-08 361LXA-08 1000 800 800 0.25 4.2 4.2
202 361LSA-20 361LXA-20 2000 2000 2000 0.50 2.1 2.1 电源：AC220V 50HZ
输入信号：DC4-20mA
DC1-5V
(信号线用屏蔽线） 输出信号：DC4~20mA
防护等级：IP67
带手轮		 电源：AC220V 50Hz
输入信号：DC4-20mA
DC1-5V
(信号线用屏蔽线）
输出信号：DC4~20mA
防护等级：IP65
隔爆标志：Exd ll BT4
带手柄
204 361LSB-30 361LXB-30 4500 3000 3000 0.50 3.5 3.5
208 361LSB-50 361LXB-50 8000 5000 5000 1.00 1.7 1.7
312 361130-65 12000 6500 0.60 2.8
320 361LSC-99 20000 10000 1.0 2.0

注：其它可选电动执行机构：

公称通径 20 25 40 50 65 80 100 150 200
阀座直径(mm） 10 12 15 20 25 32 40 50 65 80 100 125 150 200
执行机构 允许压差△P(MPa)
配PSL PSL202 6.4 6.4 6.4 4.90 3.14 1.92 1.23 0.78
PSL204           4.31 2.76 1.76 1.04 0.69 0.44
PSL208                 1.86 1.23 0.78 0.50 0.35 0.20
PSL320                       1.26 0.87 0.49
配361L 361LSA-20 6.4 6.4 6.4 4.90 3.14 1.92 1.23 0.78
3611SB-50           4.79 3.06 1.96 1.16 0.76 0.49
3611SC-65                 1.51 0.99 0.64 0.41 0.28
3611SC-99                       0.63 0.44 0.25

1、电动单座阀允许压差

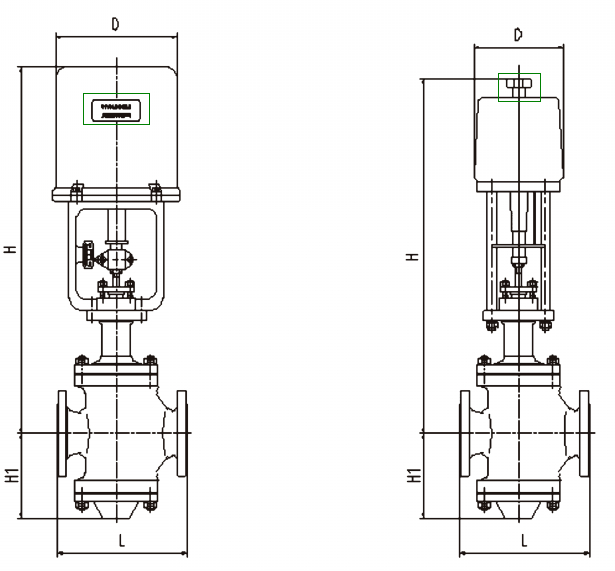

注：实际配置需根据工艺参数确定。如果工作压差超出上表范围，请与我公司联系.  单位:mm

公通通径 20 25 40 50 65 80 100 150 200 250 300
L PN16 187 184 222 254 276 298 352 451 600 673 737
PN40 194 197 235 267 292 317 368 473 600 708 775
PN64 206 210 251 286 311 337 394 508 650 752 819
H1(PN16) 52.5 57.5 72.5 80 90 97.5 107.5 140 167.5 202.5 230
配PSL H 普通型 738 750 765 767 845 857 875 1025 1045 1252 1545
散热片型 888 900 935 937 1025 1037 1055 1255 1280 1532 1825
D 176 225
重量KG(PN16) 14 16 25 28 40 50 65 150 250 380 550
配361L H 普通型 500 512 652 660 770 780 790 1080 1125 1250 1265
散热片型 650 662 822 822 950 960 970 1310 1360 1530 1545
D 225 310
重量KG(PN16) 20 22 30 35 50 60 75 180 280 420 580

订货须知
订货时请填写《规格书》或注明以下内容：
一、若订货前还未选定型号，请向我们提供您的使用参数
1、公称通径、额定流量系数Kv
2、流体性质(包括公称压力、温度、粘度或酸碱性）
3、阀作用形式(电-关式或电-开式）
4、流量特性
5、阀前、阀后压力
6、阀体、阀芯材料
7、输入信号
8、是否带附件，说明附件型号，以便我们的为您正确选型。
二、特殊要求
1、特殊检验
2、完全去油、去水处理；
3、禁铜处理；
4、特殊接口、配管；
5、真空条件下使用；
6、指定涂层颜色
7、特殊介质（氧气、氯气、氢气）；
8、使用不锈钢连接件；
三、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关
四、当使用的场合非常重要或管路比较复杂。
