电动快速切断阀

 切断阀门系列     |      2021-03-30 15:59

概述

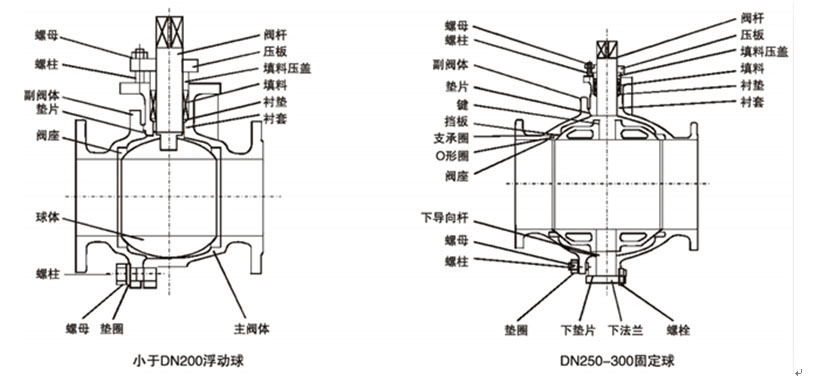

ZDRO系列电动0型切断球阀由电动执行机构和0型球阀组成DN15~200为浮动球式，DN250~300为固定球式结构。
该阀结构紧凑、体积小、重量轻、装拆维修方便、流道通杨、流阻小、密封性能好。阀座采用挠性的唇缘结构，具有磨损补偿和中腔自动泄压作用，因而密封可靠，使用寿命长。
广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。
技术参数和性能
阀体

型式 直通铸造球型阀
公称通径 DN15、20、25、32、40、50、65、80、125、150、200、250、300
公称压力 PN1.6、2.5、4.0、6.4MPa
法兰标准 JB/T79.1(2)-94、GB/T9113.1(2)-2000
材料 铸钢ZG（230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）
上脚盖 与阀体成一整体-45~400℃
压盖型式 螺栓压紧式
填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀内组件
阀芯型式 球型阀芯
流量特性 快开特性
材料 铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2T）
额定行程 全开90°
执行机构
型式 3410R、PSQ、HQ电子式电动执行机构
输入信号 1-5V·DC
电源电压 220V/50HZ
环境温度 -20~+70℃
阀体、阀内件标准材料组合及使用温度范围
R.TFE(F):二氧化钼强化聚四氟乙烯
R.TFE(C):碳纤维强化聚四氟乙烯
HCr:镀硬铬
S.S:部分堆焊司太莱合金
阀体 ZG230-450、ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
球芯 材料 304 304 304 316 316 316
处理 抛光 抛光 喷焊、抛光 抛光 抛光 喷焊、抛光
阀杆 材料 304 304 304 316 316 316
阀座 材料 R.TFE(F) R.TFE(F) 304、316 R.TFE(F) R.TFE(F) 316
处理 - - S.S - - S.S
泄漏等级 VI VI IV VI VI IV
使用温度 2G3230-450 -5~+180 -5~+250 -5~+400 -5~+180 -5~+250 -5~+400
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti		 -45~+180 -45~+50 -45~+400 -45~+180 -45~+250 -45~+400


执行机构配置、允许压差
公称通径 15 20 25 40 50 65 80 100 125 150 200 250 300
执行机构 3410RSA-05 3410RSA-10 3410RSA-20 3410RSA-50 3410RSA-60 3410RSA--100
△P（100KPa） 64 64 64 64 64 64 64 63 58 34 17 15 12





外形尺寸

单位：mm
公称通径 L H H1 ΦC H2
PN16 PN40 PN16 PN40
15 130 140 310 45 47.5 225 160
20 130 152 310 49 58.5 225 160
25 140 165 330 55 62.5 225 160
40 165 190 350 65 77.5 225 160
50 203 216 360 75 82.5 225 160
65 222 241 435 90 95 225 160
80 241 283 445 95 105 335 160
100 305 305 480 115 127.5 335 160
125 356 381 480 127 140 335 160
150 394 403 595 140 160 335 160
200 457 502 615 172.5 190 335 160
250 533 568 875 310 310 335 160
300 610 648 950 350 350 335 160

订货须知
订货时请填写《规格书》或注明以下内容：
一、若订货前还未选定型号，请向我们提供您的使用参数
1、公称通径、额定流量系数Kv
2、流体性质(包括公称压力、温度、粘度或酸碱性)
3、阀作用形式(电-关式或电-开式）
4、流量特性
5、阀前、阀后压力
6、阀体、阀芯材料
7、输入信号
8、是否带附件，说明附件型号，以便我们的为您正确选型。
二、特殊要求
1、特殊检验
2、完全去油、去水处理；
3、禁铜处理；
4、特殊接口、配管；
5、真空条件下使用；
6、指定涂层颜色
7、特殊介质(氧气、氯气、氢气)；
8、使用不锈钢连接件；
