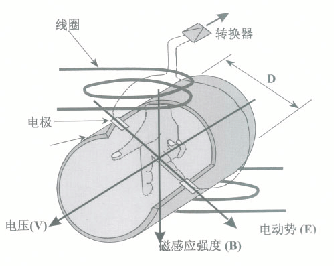

| FFM62系列电磁流量计由传感器和转换器两大部分组成。传感器典型结构如下图所示，测量管上下装有励磁线圈，由转换器提供励磁电流产生磁场充满测量管道，一对或多对电极装在测量管内壁（与磁场方向垂直）与液体接触来检测并引出感应电动势，通过电缆送到转换器进行信号处理。测量管内壁安装有绝缘衬里，形成高阻抗非磁性测量管道。衬里与被测流体接触，不同腐蚀性、磨损性和温度的流体选用不同类型的衬里。 |
 |
|
FFM62型智能电磁流量计测量原理是基于法拉第电磁感应定律：导电液体在磁场中做切割磁力线运动时，导体中产生感应电势，其感应电势E为： E=KBVD 式中： K---------------- 仪表常数 B---------------- 磁感应强度 V---------------- 测量管道截面内的平均流速 D --------------- 测量管道截面的内径 测量流量时，导电性液体以速度V流过垂直于流动方向的磁场，导电性液体的流动在测量电极上感应出一个与平均流速成正比的电压，由此可以得出通过管道的体积流量为： Q=0.785DE / KB 式中： Q---------------- 体积流量 E---------------- 感应电压 由此式可知，当测量管结构、磁场磁感应强度一定时，体积流量与感应电势成正比。测量出感应电压就可得到流过管道的体积流量。将感应电压信号通过一对或多对与液体直接接触的电极检出，并通过电缆送至转换器通过智能化处理，然后LCD显示或转换成标准信号4～20mA、频率信号或Hart协议通讯的输出。 |
|
FFM62系列智能电磁流量计是富沃得公司采用国际最新先进技术研制、开发的全智能型流量计，与传统模拟的或非智能的电磁流量计有非常大的区别，尤其在测量精度、可靠性、稳定性、使用功能和使用寿命等方面有着明显的优势。 电磁流量计是高精度、高可靠性和使用寿命长的流量仪表，在设计产品结构、选材、制定工艺、生产装配和出厂测试等过程中，富沃得公司都非常细致严密，全套采用美国富沃得的生产工艺和全套技术。我们还自行设计了一套国内目前最先进的，专用于电磁流量计的生产设备和流量实流标定装置，从而在软件和硬件上都能切实保证产品长期的高品质。 FFM62系列智能电磁流量计特别设计了带背光宽温的英文液晶显示器，功能齐全实用、显示直观、操作使用方便，减少了使用维护的麻烦。 |
||||||||||||||||||||||||||||||||||||||||||
| 特点： | ||||||||||||||||||||||||||||||||||||||||||
|
①流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高。 ②测量管道内无阻流件，因此没有附加的压力损失；测量管道内无可动部件，因此传感器寿命极长。 ③由于感应电压信号是在整个充满磁场的空间中形成的，是管道载面上的平均值，因此传感器所需的直管段较短，长度为前5D后3D的管道直径。 ④传感器部分只有内衬和电极与被测液体接触只要合理选择电极和内衬材料，即可耐腐蚀和耐磨损，保证长期使用。 ⑤转换器是美国富沃得公司多种专利技术的结晶，可以适用于各种导电流体的场合。采用了国际最新最先进的单片机（MCU）和表面贴装技术（SMT），性能可靠，精度高，功耗低，零点稳定，参数设定方便。点阵英文显示LCD，显示累积流量、瞬时流量、流速、流量百分比等参数。 |
||||||||||||||||||||||||||||||||||||||||||
| 富沃得（上海）仪表有限公司采用特殊的生产工艺和优质的材料，确保产品的性能在长时间内保持稳定。产品广泛地应用于水务（自来水、工业水、污水处理）、冶金、化工、纺织、造纸、电力、制药、食品等工业。 | ||||||||||||||||||||||||||||||||||||||||||
|
