一体化温度变送器
一、 概述
工业用隔爆热电偶、热电阻作为温度测量和控制的传感器与显示仪表配套,以直接测量和控制生产过程中的气体、液体和蒸汽的温度。
我厂生产的化工专用隔爆热电偶、热电阻产品防爆性能按国家颁布的“爆炸性环境用防爆电器设备”标准设计制造,热电特性符合国际IEC标准,并经国家仪器仪表防爆安全监督站测试合格.
隔爆热电偶 ,热电阻的结构、原理与装配方式基本相同,主要区别是隔爆产品接线盒(外壳)在设计上采用高强度铝合金压铸而成,并具有足够的内部空间,壁厚和机械强度,橡胶密封圈的热稳定性均符合国家防爆标准。所以当接线盒内部的爆炸性混合气体发生爆炸时,其内压不会破坏接线盒,而由此产生的热能不能向外扩散--传爆。只要用户严格遵守产品使用规则,产品就能达到可靠的防爆效果。DXWB系列热电偶、热电阻一体化温度变送器(以下简称温度变送器)是由温度传感器与信号转换器组成,按温度传感不同,分为热电阻和热电偶两个系列。广泛用于石油、化工、冶金、机械、煤炭、电站、船泊、国防等部门用来测量液体、气体和蒸汽等介质的温度。
特点:
多种防爆形式,防爆性能好;
压簧式感温元件,抗振性能好;测温范围大
机械强度高,耐压性能好;
工作原理:
防爆热电偶是利用间隙隔爆原理,设计具有足够强度的接线盒等部件,将所有会产生火花,电弧和危险温度的零部件都密封在接线盒腔内,当腔内发生爆炸时,能通过接合面间隙熄火和冷却,使爆炸后的火焰和温度传不到腔外,从而进行隔爆。产品执行标准
IEC584 IEC1515 GB/T16839-1997 JB/T5582-91 GB3836
防爆热电偶是利用间隙隔爆原理,设计具有足够强度的接线盒等部件,将所有会产生火花,电弧和危险温度的零部件都密封在接线盒腔内,当腔内发生爆炸时,能通过接合面间隙熄火和冷却,使爆炸后的火焰和温度传不到腔外,从而进行隔爆。产品执行标准
IEC584 IEC1515 GB/T16839-1997 JB/T5582-91 GB3836
1 .热电阻
测量范围 |
分度号 |
级别 |
允许温差℃ |
-200——500℃ |
PT100 |
A |
±(0.15+0.002∣T∣) |
B |
±(0.15+0.002∣T∣) |
-50——150℃ |
CU50 |
|
±(0.15+0.002∣T∣) |
|
|
|
|
2. 热电偶
热电偶 |
分度号 |
精度等级与误差 |
测温范围℃ |
Ⅰ级 |
Ⅱ级 |
Ⅲ级 |
铂铑10-铂 |
S |
1℃ |
1.5℃ |
-- |
0--1300 |
铂铑30-铂铑6 |
B |
-- |
1.5℃ |
4℃ |
0--1600 |
镍铬-镍硅 |
K |
1.5℃ |
2.5℃ |
-- |
0--1100 |
镍铬-铜镍(康铜) |
E |
1.5℃ |
2.5℃ |
-- |
0--800 |
铜-铜镍(康铜) |
T |
1.5℃ |
2.5℃ |
-- |
0--750 |
铁-铜镍(康铜) |
J |
1.5℃ |
2.5℃ |
-- |
0--750 |
二. 产品选型表
代码 |
说 明 |
DKWB |
一体化防爆温度变送器 |
分度号 |
∕ |
P:pt100 C: cu50测量范围-200-400℃ |
/ |
S , B , K , E , T , J 测量范围0-1600℃ |
安装方式 |
1 |
光杆无固定装置 |
2 |
螺纹安装(M20×1.5,M12×1.5) |
3 |
卡套螺纹安装(M20×1.5,M12×1.5) |
4 |
法兰安装 |
接线方式 |
1 |
引线式 |
2 |
航插式 |
3 |
防水接线盒 |
4 |
防爆接线盒 |
传感器保护管直径 |
3,4,5,6,8,10,12,16,20mm |

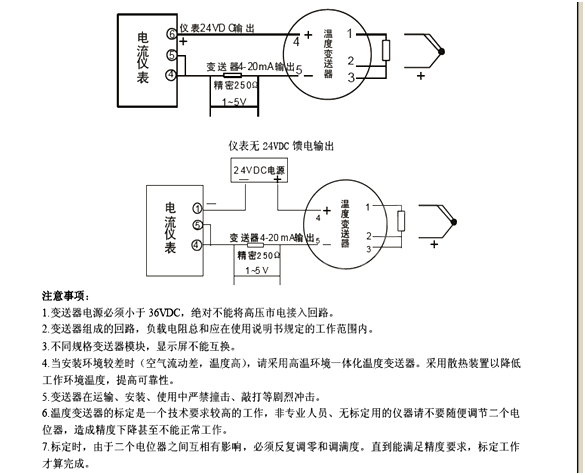

注:非标产品,可根据实际要求来定做,比如贴片式、外缚式安装的(可测管道等表面温度 |
