产品简介：
|
DKD800系列智能雷达物位仪表
|
|
|
|
|
类 别
|
DKD801
|
DKD802
|
DKD803
|
|
应 用
|
过程条件简单，腐蚀性的液体、浆料、固体
比如：
水液储罐
酸碱储罐
浆料储罐
固体颗粒
小型储油罐
|
存储或过程容器腐蚀性的液体、浆料、固体
比如：
水液储罐
酸碱储罐
浆料储罐
固体颗粒
小型储油罐
|
适应各种存储容器或过程计量环境，液体、浆料、固体
比如：
原油、轻油储罐
原煤、粉煤仓位
挥发性液体储罐
焦碳料位
浆料储罐
固体颗粒
|
|
测 量 范 围
|
20米
|
20米
|
35米
|
|
过 程 连 接
|
螺纹
|
法兰
|
法兰
|
|
过 程 温 度
|
-40-130℃
|
-40-150℃
|
-40-250℃
|
|
过 程 压 力
|
-1.0-3bar
|
-1.0-20bar
|
-1.0-40bar
|
|
重 复 性
|
± 3mm
|
± 3mm
|
± 3mm
|
|
精 度
|
< 0.1%
|
< 0.1%
|
< 0.1%
|
|
频 率 范 围
|
6.8GHz
|
6.8GHz
|
6.8GHz
|
|
防爆/防护等级
|
EXiaIICT6/IP68
|
EXiaIICT6/IP68
|
EXiaIICT6/IP68
|
|
信 号 输 出
|
4…20mA/HART（两线）
|
4…20mA/HART两线）
|
4…20mA/HART（两线）
|
安装指南
安装说明
-

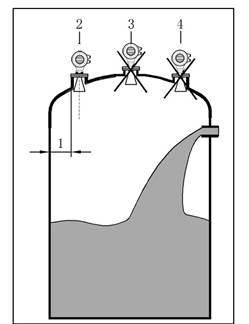

推荐距离（1）墙至安装短管的外壁：
-
离罐壁为罐直径1/6处，最小距离为200mm。
-
不能安装在入料口的上方（4）。
-
不能安装在中心位置（3），如果安装在中央，会产生多重虚假回波，干扰回波会导致信号丢失。
-
如果不能保持仪表与罐壁的距离，罐壁上的介质会黏附造成虚假回波，在调试仪表的时候应该进行虚假回波存储。
|
|
|
|
|
|
罐内安装
-

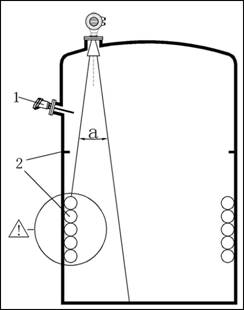

在信号波束内，应避免有如下安装物（1）：例如限位开关，温度传感器等。
-
对称装置（2），如真空环，加热线圈，挡板等等。
-
如果罐内有（1）（2）干涉物件，应采用导波管进行测量。
最佳安装选择
-
天线尺寸：天线越大，波束角越小，干扰回波将越弱。
-
天线调整：将天线调整到最佳测量位置。
-
导波管：导波管用来避免干扰回波。
|
|
|
罐内安装（DKD801、DKD802）
标准安装
-
雷达天线不可向罐壁倾斜。
-

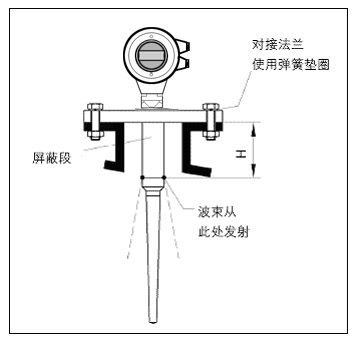

为了使温度影响最小化，在对接法兰的连接处必须使用弹簧垫圈。
-
杆式天线必须伸出安装短管。
-
垂直放置杆式天线，不要让雷达束指向罐壁。
|
|
|
|
|
|
罐内安装（DKD803）
标准安装
-
雷达天线不可向罐壁倾斜。
-
喇叭天线必须延伸出安装短管，否则应使用天线延伸管。
-
喇叭天线必须调整至垂直，不要让雷达束指向罐壁。
|
|
|
安装短管较长时使用天线延伸管
-
当喇叭长度小于安装短管长度时，应使用天线延伸管。
-

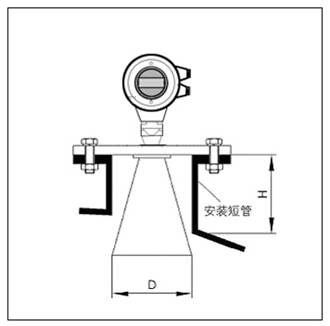

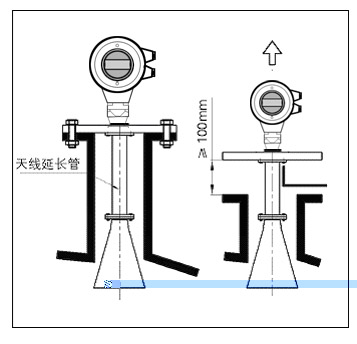

如果喇叭直径大于安装短管的直径，包括延伸管在内的天线需要从容器里面安装，并将仪表抬高。选择延伸管使仪表至少抬高100mm。
|
|
|
导波管内安装
-

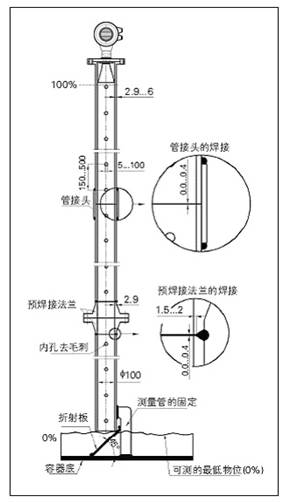

雷达传感器通过导波管或旁通管进行测量，测量管起到导波作用。下面是一个测量管（导波管的构造图）
-
测量管内壁必须平滑，如果可能的话测量管的内径需要与喇叭口的直径相符，请使用纵伸焊接的不锈钢管。可以通过预先焊接的法兰盘或焊接头延长测量管。
必须注意：
-
焊接时，不能产生凸点或凸缘。将法兰和测量管对齐固定，然后焊接。焊接不要穿透测量管管壁,管内壁必须保持平滑，一定要小心的除去焊缝和不平滑的地方，否则会造成很强的虚假回波。
|
|
测量条件
注意事项
-

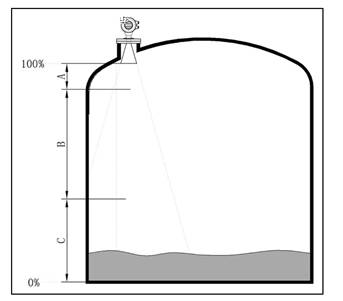

测量范围从波束触及罐低的那一点开始计算，但在特殊情况下，若罐低为凹型或锥形，当物位低于此点时无法进行测量。
-
若介质为低介电常数当其处于低液位时，罐低可见，此时为保证测量精度，建议将零点定在低高度为C 的位置。
-
理论上测量达到天线尖端的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的尖端至少100mm。
-
对于过溢保护，可定义一段安全距离附加在盲区上。
-
最小测量范围与天线有关。
-
随浓度不同，泡沫既可以吸收微波，又可以将其反射，但在一定的条件下是可以进行测量的。
测量范围超出的动作
当测量范围超出时，仪表输出为22mA电流。

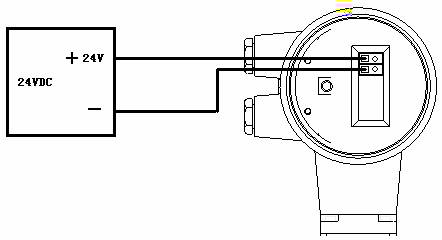

接线方式
调试
DKD800可以通过三种方式调试：
-
通过显示调整模块ZKPM
-
通过调试软件ZKSOFT
-
通过HART手持编程器
|
现场编程模块（TCPM）
-
DKPM编程器由6个按键和一个液晶显示屏，可以显示调整菜单和参数设置。其功能相当于一个分析处理仪表。
|
TCPM
|
|
|
|
通过DKSOFT软件调试
无论那种信号输出，4…20mA/HART,雷达传感器都可以通过软件进行调试。采用BTSOFT软件进行仪表调试，需要一个仪表CONNECTCAT驱动器。

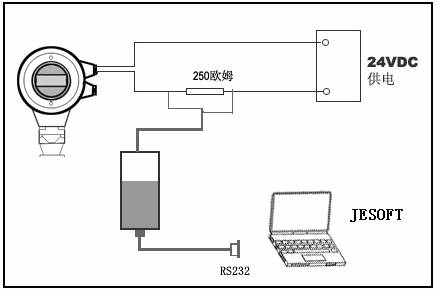

使用软件调试的时候，给雷达仪表加电24VDC，同时在连接HART适配器前端加一个250欧姆的电阻。如果一体式HART电阻（内部电阻250欧姆）的供电仪表，就不需要附加外部电阻，HART适配器可以和4…20mA线并联。

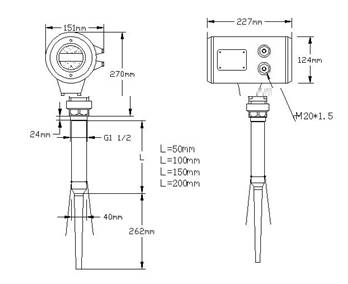

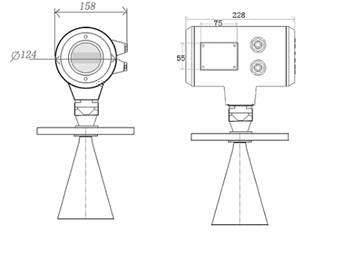

DKD800系列尺寸
编程器尺寸
技术数据：
基本参数
工作频率：6.8GHz
波 束 角： 24°ZKD801, ZKD802
18°TCD803 带DN150法兰
14°TCD803 带DN200法兰
12°TCD803 带DN250法兰
测量范围：0…35m
重复性 ：±3mm
分辨率 ：1mm
采样 ：回波采样55次/s
响应速度：>0.2s（根据具体使用情况而定）
电流信号：4…20mA
精度 ：<0.1%
天线材质 DKD801、DKD802为PP/PTFE
DKD803 为316L不锈钢
通讯接口 HART通讯协议
过程连接 DKD801 （PP，PTFE天线） ：G1-1/2 316L不锈钢，：
DKD802（棒式天线） ：翻边法兰DN50，DN80，DN100，DN150
DKD803（喇叭口形式天线）：法兰DN50，DN80，DN100，DN150，DN200，DN250
电源 电源：24V DC（+/-10%），波纹电压：1Vpp
耗电量：max22.5mA
环境条件 温度：－40℃…＋80℃
容器压力（表压）－1…40bar
防爆认证 ExiaII C T6
外壳保护等级 IP68
两线制接线 供电和信号输出共用一根两芯导线
电缆入口：2个M20×1.5（电缆直径5…9mm）
